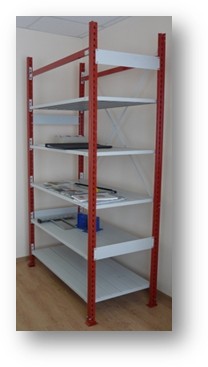

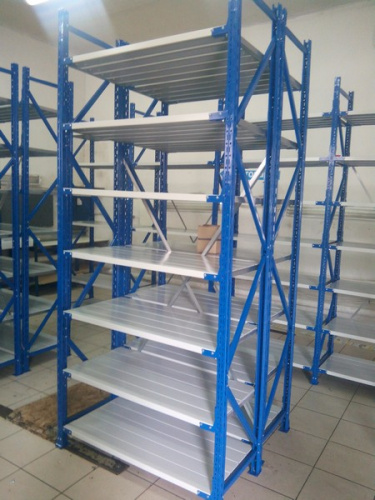

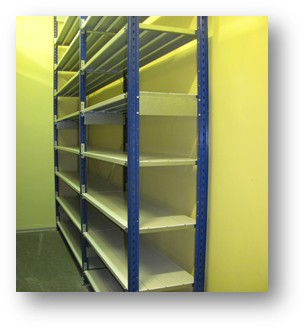

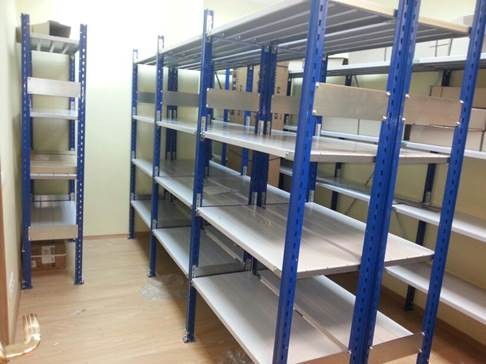

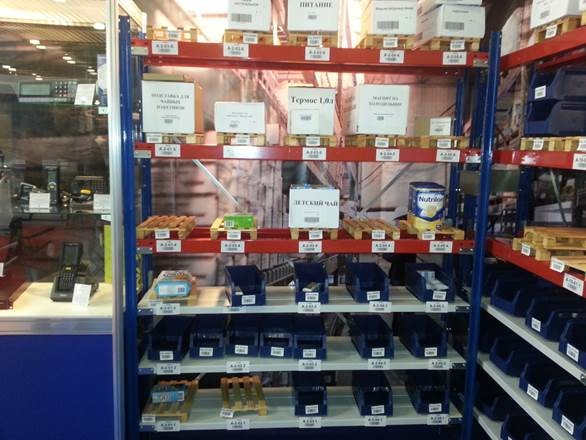

Среднегрузовые стеллажи серии СтУ

 Полки и балки таких стеллажей имеют грузоподъёмность  до 400кг и крепятся к стойкам при помощи зацепов. Это значит, что при сборке сам процесс отнимет минимум времени и сил. Зацепное крепление также позволяет в любой момент быстро и легко разобрать стеллаж, изменить количество полок или расстояния между ними.

Скачать инструкцию по сборке, pdf

Глубина стеллажей  варьируется от 300 до 1000 мм (с шагом 100 мм), высота - от 2000 до 6000 мм, длина полок: 700, 1000, 1200, 1500, 1800 мм.(в балочном исполнение до 2500мм) . Такое разнообразие базовых элементов позволяет собрать идеальную для каждого конкретного случая стеллажную конструкцию: легкий компактный стеллаж для офиса или массивную стеллажную систему для склада.  Стойки стеллажа перфорированы по всей длине с шагом 45 мм, поэтому на стеллажах можно хранить абсолютно любые грузы (разумеется, в пределах заявленных грузоподъёмности и размеров стеллажей), будь то стандартные архивные папки или массивные коробки с мебелью или бытовой техникой, а также автомобильные диски и шины. Цвет стоек рам синий, цвет полок серый, остальные элементы оцинкованные.

Конструктивные особенности:

Рама состоит из двух стоек с оцинкованными подпятниками и поперечными стяжками в комплекте с крепежом. Полочный настил состоит из двух пар зацепов, двух траверс (длина которых зависит от глубины стеллажа), необходимого количества полок, двух усилителей полок и комплектов крепежа. Балка состоит из пары зацепов, самой несущей балки и четырёх комплектов крепежа м6х40. В нижней части каждой стойки к четырём отверстиям с лицевой стороны крепится подпятник при помощи четырёх  болтов М6х14 и четырёх гаек М6. Две стойки в сборе с подпятниками соединяются между собой поперечными стяжками.

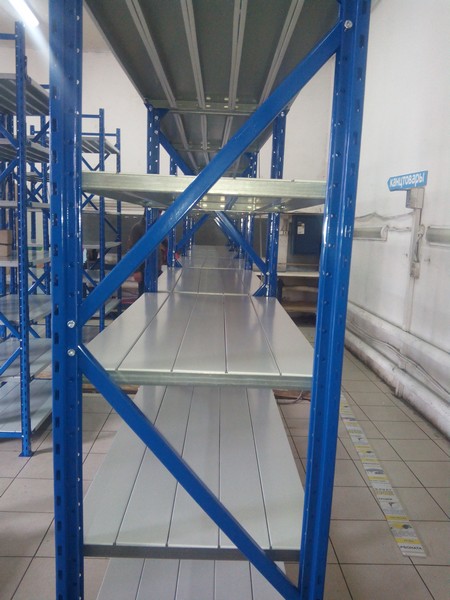

Крестовина располагается на задней стороне стеллажа. Она крепится в отверстия стойки. Крестовина  состоит из 2-ух комплектов - связи короткой и длинной и стягивающего талрепа с комплектом крепежа. Допускается устанавливать крестовины жёсткости на каждую третью секцию в одной линейке. При установке стеллажа на неровную поверхность его перекос устраняется при помощи регулировочных пластин и натяжением талреп на крестовинах жёсткости. При высоте стеллажа выше трёх метров устанавливается два яруса связей на секцию, через каждые две секции стеллажей.

1. Допустимые максимальные нагрузки на стеллажную секцию зависят от положения первого нижнего яруса, кг.:

 Допустимые нагрузки на стеллажную секцию при высоте стеллажа до 6000мм., рассчитаны на стеллаж, прикрепленный к полу анкерами (анкера в комплектность рам НЕ ВХОДЯТ, закупается отдельно) и крестовинами жесткости - согласно комплектации , в зависимости от высоты рамы. Рекомендуется использование крестовин в отдельно стоящих стеллажах, крайних и каждой третей секции в стеллажной линейке.

2. Типоразмеры рам СтУ:

3.Комплектация крестовинами стеллажной секции:

Максимальная нагрузка на ярус при глубине стеллажа в зависимости от типа настила приведена в таблице нагрузок. Минимальное рекомендованное количество полок в пролете – 4 шт. ( высота стеллажа -2000мм.), максимальное – не ограничено при условии соблюдения суммарной допустимой нагрузки на стеллажную секцию согласно данных приведенных в таблице. Максимальная нагрузка по полкам должна быть распределена либо равномерно, либо с уменьшением по высоте. Неравномерность нагрузки на полку не более 10%. Приведенные нагрузки –статические, удары и толчки не допустимы. Несимметричная (односторонняя) нагрузка на полку может составлять не более 0,7% от симметричной.

4.  Допускаемые равномернораспределённые нагрузки на полки серии  СтУ, кг.

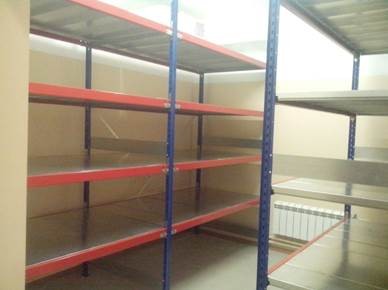

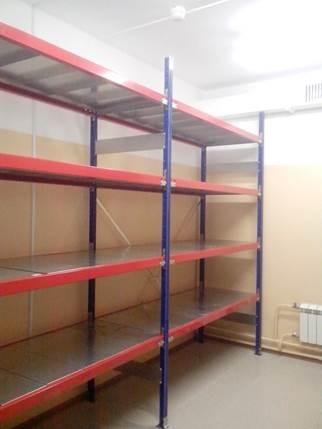

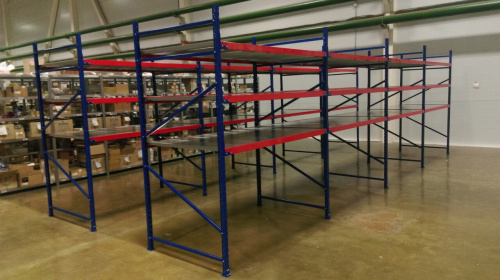

5. Допускаемые равномернораспределённые нагрузки на пару балок серии  СтУ

Стяжки балок СтУ закупаются отдельно

Изменение цвета для рам и балок: RAL 3000 на 5005 и наоборт на цену не влияет; RAL 3000 и 5005на RAL 7035(7047) + 10% к цене.
